您的位置: 主頁   產品中心   帶PFC系列  CL-PAS9-200W系列
CL-PAS9-200W系列
產品名稱

CL-PAS9-200W系列

高效率,長壽命和高信賴性
電壓輸入范圍90~264VAC
-40~+70℃工作溫度(具體查看降額曲線)
全部使用105℃長壽命電解電容
短路/過載/過壓保護功能
自然散熱
100%滿載老化
3年質保期
應用領域:適用于戶外(應滿足防護要求)

產品詳情

電氣參數

型號

CL-PAS9-200W-3.8

CL-PAS9-200W-4.2

CL-PAS9-200W-4.5

CL-PAS9-200W-5

輸入

電壓范圍

90~264VAC 47~63HZ

輸入電流

230VAC/2.0A

效率

85%

86%

89%

90%

功率因素

PF≥0.95

漏電流

<1mA/240VAC

浪涌電流

冷啟動60A/230VAC

輸出

直流電壓

3.8V

4.2V

4.5V

5V

額定電流

40A

40A

40A

40A

功率

152W

168W

180W

200W

電壓調節范圍

/

/

/

/

紋波及噪聲

200mVp-p

200mVp-p

200mVp-p

200mVp-p

啟動上升時間

1500ms50ms/230VAC 負載100%

保持時間

10ms/230VAC 負載80%

線性調整率

±1%

±1%

±1%

±1%

負載調整率

±2%

±2%

±2%

±2%

電壓精度

±2%

±2%

±2%

±2%

環境要求

工作溫度及溫度

-40~70 20%~95%RH 不凝露(詳情參考降額曲線)

儲存溫濕度

-40~80 10%~95%RH 不凝露

振動

頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環

沖擊

加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊

海拔高度

2000mtrs2000m以上,每升高100m,環境溫度降低0.6

電磁

兼容

電磁耐受

設計參考:EN55024EN61000-4-2,3,4,5,6,8,11

諧波電流

設計參考:GB17625.1EN61000-3-2,-3 限值要求

EMC指標

EN55022 CLASSA

安規

安全規范

設計參考:GB4943/UL1012

耐壓

輸入--輸出 I/P-O/P:3Kvac/10mA;輸入---機殼 I/P-CASE:1.5Kvac/10mA;輸出---機殼 O/P-CASE:0.5Kvac/10mA 每項測試時間為:1min

絕緣阻抗

I/P-O/P20M ohmsI/P-Case20M ohmsO/P-Case20M ohms

保護

過壓保護

6.0V

6.0V

6.0V

6.0V

110~150% rated 打嗝模式,異常消除過載后能自動恢復工作

過載保護

110~150% rated 打嗝模式,消除過載后能自動恢復工作

過溫保護

當過溫保護時,電源關閉輸出;溫度降低后,輸出自動恢復正常

短路保護

輸出端短路后電源保護,打嗝模式,消除過載后能自動恢復工作

可靠性

MTBF

25環境下:100000HrsMIL-217 Method

其他要求

尺寸

208*59*31(長**高)

包裝

0.4Kg/只,45/箱,19.22KG/

冷卻方式

t自冷¨風冷

延伸方式

¨雙三防¨加蓋¨低溫啟動(-40¨其他

備注

*如未特別說明,所有規格參數均在輸入為230VAC,額定負載,25環境下測量。

*為了延長使用壽命,需要帶面積不小于400mm*400mm*3mm 散熱鋁板

*開關電源紋波測試方法:用20MHz示波器在電源輸出端子上測試,示波器探頭地線長度不大于12mm,并在探頭輸入并聯10uF電解電容和0.1uF高頻電容。

*電源是設備系統元器件的一部分,所有的EMC測試需結合終端設備進行電磁兼容相關確認。

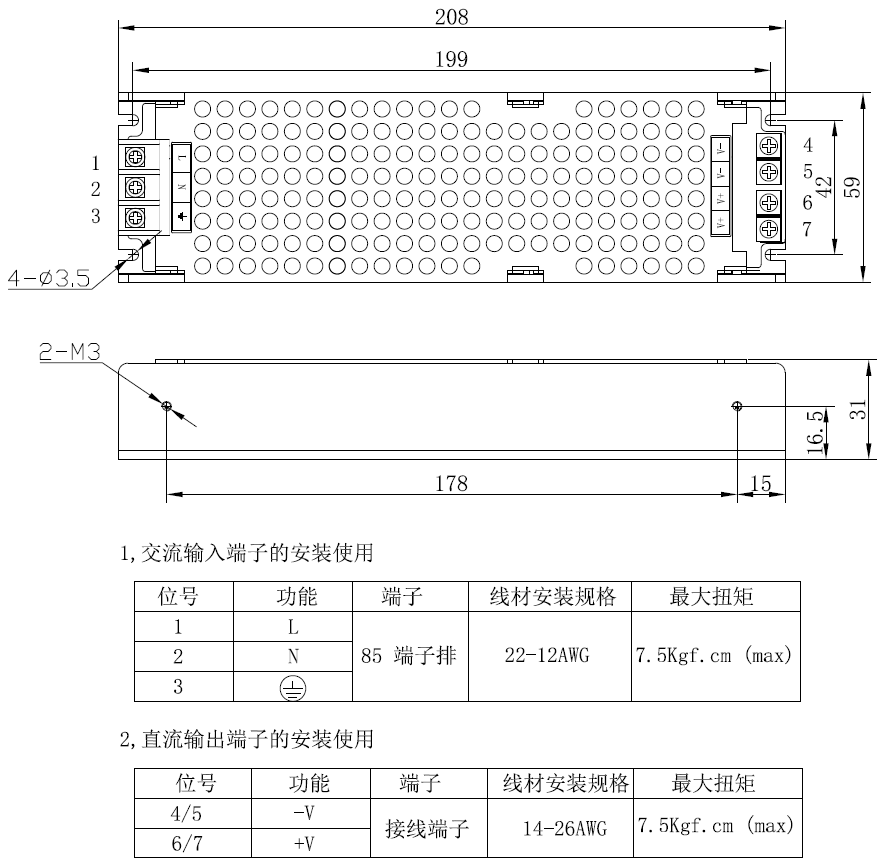

機構尺寸
