輸入

電壓范圍

90~264VAC 47~63HZ

最大輸入電流

230VAC/3.0A

效率

≥85%

≥86%

≥89%

≥90%

功率因素

PF≥0.95

漏電流

<1mA/240VAC

浪涌電流

冷啟動80A/230VAC

輸出

直流電壓

3.8V

4.2V

4.5V

5V

額定電流

40A

40A

40A

40A

功率

152W

168W

180W

200W

電壓調節范圍

/

/

/

/

紋波及噪聲

200mVp-p

200mVp-p

200mVp-p

200mVp-p

啟動上升時間

1500ms，50ms/230VAC 負載100%

保持時間

≥10ms/230VAC 負載80%

線性調整率

±1%

±1%

±1%

±1%

負載調整率

±2%

±2%

±2%

±2%

電壓精度

±2%

±2%

±2%

±2%

環境要求

工作溫度及溫度

-30~70℃ 20%~95%RH 不凝露（詳情參考降額曲線）

儲存溫濕度

-40~80℃ 10%~95%RH 不凝露

振動

頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環

沖擊

加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊

海拔高度

2000mtrs（2000m以上，每升高100m，環境溫度降低0.6℃）

電磁

兼容

電磁耐受

設計參考：EN55024；EN61000-4-2,3,4,5,6,8,11

諧波電流

設計參考：GB17625.1；EN61000-3-2,-3 限值要求

EMC指標

EN55022 CLASSA

安規

安全規范

設計參考：GB4943/UL1012

耐壓

輸入--輸出 I/P-O/P:3Kvac/10mA；輸入---機殼 I/P-CASE:1.5Kvac/10mA；輸出---機殼 O/P-CASE:0.5Kvac/10mA 每項測試時間為：1min

絕緣阻抗

I/P-O/P：20M ohms；I/P-Case：20M ohms；O/P-Case：20M ohms

保護

過壓保護

≤6.0V

≤6.0V

≤6.0V

≤6.0V

110~150% rated 打嗝模式，異常消除過載后能自動恢復工作

過載保護

110~150% rated 打嗝模式，消除過載后能自動恢復工作

過溫保護

當過溫保護時,電源關閉輸出；溫度降低后,輸出自動恢復正常

短路保護

輸出端短路后電源保護，打嗝模式，消除過載后能自動恢復工作

可靠性

MTBF

25℃環境下：100000Hrs，MIL-217 Method

其他要求

尺寸

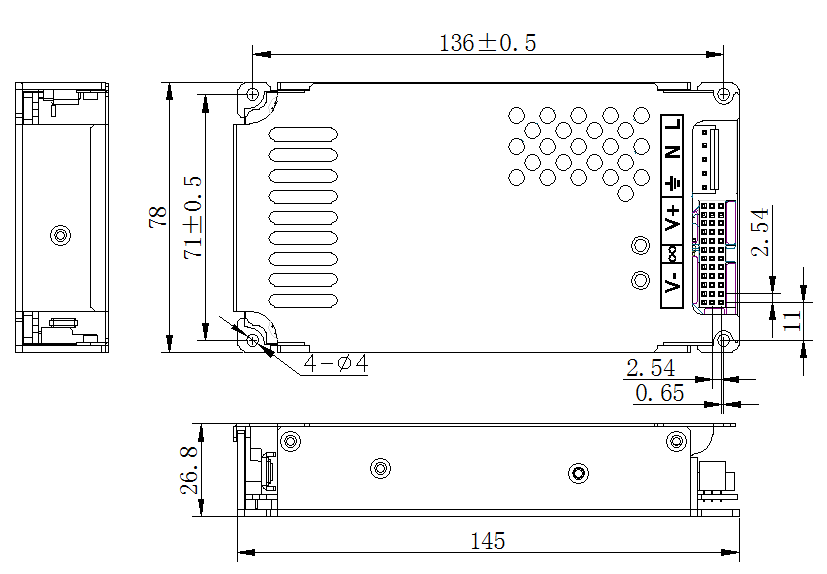

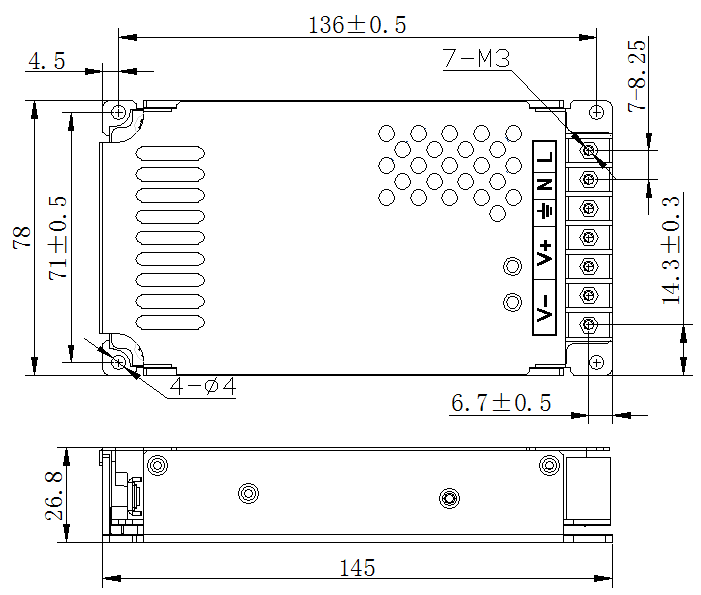

145*78*26.8（長*寬*高）

包裝

0.37Kg/只，36只/箱，13.8KG/箱

冷卻方式

t自冷¨風冷

延伸方式

¨雙三防¨加蓋¨低溫啟動（-40℃）¨其他

備注

*如未特別說明，所有規格參數均在輸入為230VAC，額定負載，25℃環境下測量。

*為了延長使用壽命，需要帶面積不小于400mm*400mm*3mm 散熱鋁板。

*開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm，并在探頭輸入并聯10uF電解電容和0.1uF高頻電容。

*電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認。
